Лоток перфорированный марки Г и ГЗ

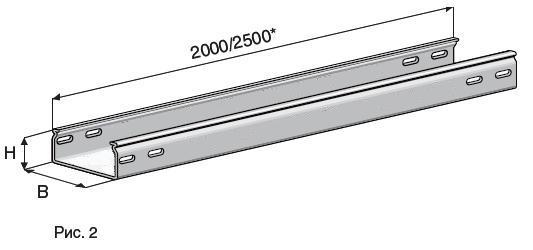

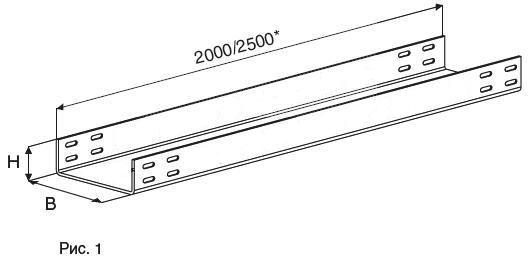

1. Лотоки кабельные марки Г (неперфорированные) [рис. 1] и ГЗ (неперфорированные, замковые) [рис. 2]
предназначены для прокладки кабелей и проводов напряжением до 1000 В при выполнении
электропроводок и прокладке кабельных линий.
2. Стандартная длина прямого лотка 2000 мм, однако возможно изготовление лотка длиной 2500, 3000 мм
под заказ. Секции соединяют при помощи соединительных пластин СП4 отв [рис. А]. Все соединения при монтаже лотков выполняются с помощью стандартных резьбовых
крепежных изделий. Лотки монтируются как вплотную к стенам, так и на сборных кабельных
конструкциях: полках [см. Кабельные полки], стойках [см. Кабельные стойки], подвесках [см. Подвески кабельные], а также на конструкциях из монтажных перфорированных профилей и полос [см. Профили и полосы]. Лотки угловые изготавливаются с отверстиями на бортах для соединения.
3. Лотки марки ГЗ изготавливаются с замковым соединением лотка с крышкой [рис. В], лотки марки Г
без него.
4. Климатическое исполнения: УТ 2,5 – оцинкованная сталь ГОСТ 14918-80. ТУ 3449-002-66943594-2011
5. Размеры лотков представлены в таблице.
Для подбора замены лотков, зайдите в раздел "Аналоги"
По желанию заказчика длинна, ширина и высота лотка, а также толщина стали могут быть изменены на любую.
Структура обозначения лотков
Пример: лоток ГЗ-100х50х2000 УТ2,5 цинк
Г – "глухой" (неперфорированный лоток)
З – замковый лоток
100 (В) – ширина лотка (мм)
50 (Н) – высота борта лотка (мм)
2000 – длина лотка (мм)
УТ2,5 цинк – климатическое исполнение
Фото | Название | Код товара | Цена с НДС | Ед. | Кол-во | Заказать |
---|---|---|---|---|---|---|
Лоток Г-50х50х2000 (0,7мм) УТ2,5 цинк | 1648 | 0 | м | Заказать | ||
Лоток Г-100х50х2000 (0,7мм) УТ2,5 цинк | 1649 | 0 | м | Заказать | ||
Лоток Г-100х65х2000 (0,7мм) УТ2,5 цинк | 2830 | 0 | м | Заказать | ||

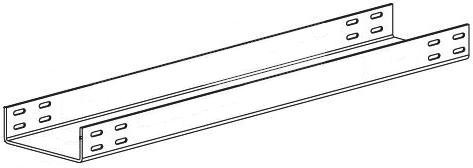

Лоток Г-100х100х2000 (0,7мм) УТ2,5 цинк | 1651 | 0 | м | Заказать | ||
Лоток Г-150х50х2000 (0,7мм) УТ2,5 цинк | 1652 | 0 | м | Заказать | ||
Лоток Г-200х50х2000 (0,7мм) УТ2,5 цинк | 1656 | 0 | м | Заказать | ||
Лоток Г-200х100х2000 (0,7мм) УТ2,5 цинк | 1658 | 0 | м | Заказать | ||
Лоток Г-400х50х2000 (0,7мм) УТ2,5 цинк | 2108 | 0 | м | Заказать | ||
Лоток Г-400х100х2000 (1,0мм) УТ2,5 цинк | 1897 | 0 | м | Заказать | ||
Лоток ГЗ-50х50х2000 (0,7мм) УТ2,5 цинк | 1710 | 0 | м | Заказать | ||
Лоток ГЗ-100х50х2000 (0,7мм) УТ2,5 цинк | 8510 | 0 | м | Заказать | ||

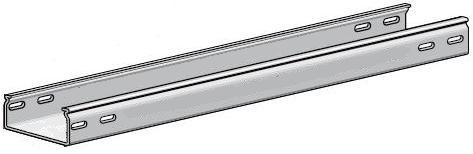

Лоток ГЗ-100х65х2000 (0,7мм) УТ2,5 цинк | 3932 | 0 | м | Заказать | ||
Лоток ГЗ-100х100х2000 (0,7мм) УТ2,5 цинк | 1713 | 0 | м | Заказать | ||
Лоток ГЗ-150х50х2000 (0,7мм) УТ2,5 цинк | 3743 | 0 | м | Заказать | ||
Лоток ГЗ-200х50х2000 (0,7мм) УТ2,5 цинк | 1714 | 0 | м | Заказать | ||
Лоток ГЗ-200х100х2000 (0,7мм) УТ2,5 цинк | 1716 | 0 | м | Заказать | ||
Лоток ГЗ-400х50х2000 (0,7мм) УТ2,5 цинк | 3594 | 0 | м | Заказать | ||
Лоток ГЗ-400х100х2000 (1,0мм) УТ2,5 цинк | 17133 | 0 | м | Заказать |
