Лотки перфорированные |
Лоток перфорированный марки П и ПЗ

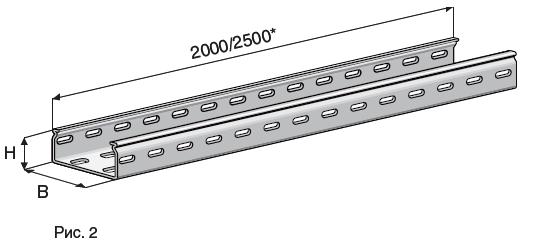

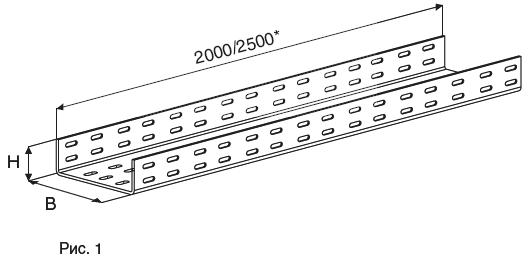

1. Лотоки кабельные марки П (перфорированные) [рис. 1] и ПЗ (перфорированные, замковые) [рис. 2]
предназначены для прокладки кабелей и проводов напряжением до 1000 В при выполнении
электропроводок и прокладке кабельных линий.
2. Стандартная длина прямого лотка 2000 мм, однако возможно изготовление лотка длиной 2500. 3000 мм
под заказ. Секции соединяют при помощи соединительных пластин СП [рис. А]. Все соединения при монтаже лотков выполняются с помощью стандартных резьбовых
крепежных изделий. Лотки монтируются как вплотную к стенам, так и на сборных кабельных
конструкциях: полках [см. Кабельные полки], стойках [см. Кабельные стойки], подвесках [см. Подвески кабельные], а также на конструкциях из монтажных перфорированных профилей и полос [см. Профили и полосы]. Лотки угловые изготавливаются без перфорации (с отверстиями на бортах для соединения).
3. Лотки марки ПЗ изготавливаются с замковым соединением лотка с крышкой [рис. В], лотки марки П
без него.
4. Климатическое исполнения: УТ 2,5 – оцинкованная сталь ГОСТ 14918-80. ТУ 3449-002-66943594-2011
5. Размеры лотков представлены в таблице.
Для подбора замены лотков, зайдите в раздел "Аналоги"
По желанию заказчика длинна, ширина и высота лотка, а также толщина стали могут быть изменены на любую.
Структура обозначения лотков
Пример: лоток ПЗ-100х50х2000 УТ2,5 цинк
П – перфорированный лоток
З – замковый лоток
100 (В) – ширина лотка (мм)
50 (Н) – высота борта лотка (мм)
2000 – длина лотка (мм)
УТ2,5 цинк – климатическое исполнение
Фото | Название | Код товара | Цена с НДС | Ед. | Кол-во | Заказать |
---|---|---|---|---|---|---|
Лоток П-50х50х2000 (0,7мм) УТ2,5 цинк | 1782 | 0 | м | Заказать | ||
Лоток П-100х50х2000 (0,7мм) УТ2,5 цинк | 1587 | 0 | м | Заказать | ||
Лоток П-100х65х2000 (0,7мм) УТ2,5 цинк | 2883 | 0 | м | Заказать | ||
Лоток П-100х100х2000 (0,7мм) УТ2,5 цинк | 1839 | 0 | м | Заказать | ||
Лоток П-150х50х2000 (0,7мм) УТ2,5 цинк | 1841 | 0 | м | Заказать | ||

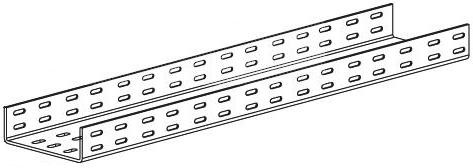

Лоток П-200х50х2000 (0,7мм) УТ2,5 цинк | 1770 | 0 | м | Заказать | ||
Лоток П-200х100х2000 (0,7мм) УТ2,5 цинк | 1848 | 0 | м | Заказать | ||
Лоток П-400х50х2000 (0,7мм) УТ2,5 цинк | 1858 | 0 | м | Заказать | ||
Лоток П-400х100х2000 (1,0мм) УТ2,5 цинк | 1986 | 0 | м | Заказать | ||
Лоток ПЗ-50х50х2000 (0,7мм) УТ2,5 цинк | 1811 | 0 | м | Заказать | ||
Лоток ПЗ-100х50х2000 (0,7мм) УТ2,5 цинк | 1813 | 0 | м | Заказать | ||
Лоток ПЗ-100х65х2000 (0,7мм) УТ2,5 цинк | 3897 | 0 | м | Заказать | ||

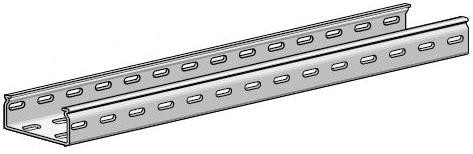

Лоток ПЗ-100х100х2000 (0,7мм) УТ2,5 цинк | 1815 | 0 | м | Заказать | ||
Лоток ПЗ-150х50х2000 (0,7мм) УТ2,5 цинк | 1816 | 0 | м | Заказать | ||
Лоток ПЗ-200х50х2000 (0,7мм) УТ2,5 цинк | 1820 | 0 | м | Заказать | ||
Лоток ПЗ-200х100х2000 (0,7мм) УТ2,5 цинк | 1822 | 0 | м | Заказать | ||
Лоток ПЗ-400х50х2000 (0,7мм) УТ2,5 цинк | 1830 | 0 | м | Заказать | ||
Лоток ПЗ-400х100х2000 (1,0мм) УТ2,5 цинк | 2099 | 0 | м | Заказать |
